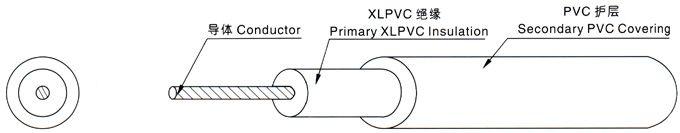

■ 構造 CONSTITUTION：

 ●

額定電壓：300V， 額定溫度：105℃

 ●

導體使用單根或絞線30-16AWG裸銅或鍍錫絲

 ●

PVC絕緣

·●

護層厚度0.127至1.016mm

 ●

可通過UL VW-1及CSA FT1垂直耐燃試驗

 ●

使用標準厚度、易剝、易裁

 ●

具有抗酸堿、耐油、防潮、防霉環保等特性

     UL 1672 105℃ 300V

導體類型
Conductor
Type

導體
Conductor

絕緣
Insulation

最大導體電阻
Max Resistance
at 20℃

最小絕緣
電  阻
Min Insulation
 Resistance,
at20℃

耐電壓
Dielectric Strength
AC 1 min

標 準
長 度Standard Length

線規Spec

線數/線徑

直徑
Dia.

絕緣厚度
Primary
Nom.
Thick.

標稱外徑
Nom.Dia.

護層厚度Secondary
Nom.Thick

標稱
厚度 Nom.
Thick

AWG

No./mm

mm

mm

mm

mm

mm

Ω/km

MΩ.Km

V

Ft(M)

絞合導體
Stranded
Conductor

30

7/0.10

0.30

0.48

1.26

0.48

2.22

354.24

20

1500

2000(610)

28

7/0.127

0.38

0.48

1.34

0.48

2.30

223.75

26

7/0.16

0.48

0.48

1.44

0.48

2.40

139.73

24

11/0.16

0.61

0.48

1.57

0.48

2.53

93.3

22

17/0.16

0.76

0.48

1.68

0.48

2.60

55.0

20

26/0.16

0.94

0.48

1.90

0.48

2.80

34.6

18

41/0.16

1.18

0.48

1.96

0.48

2.92

21.8

16

26/0.254

1.49

0.48

2.45

0.48

3.41

13.7

1000(305)

單根導體
Single
Conductor

28

1/0.32

0.32

0.48

1.28

0.48

2.24

227.39

1500

2000(610)

26

1/0.404

0.404

0.48

1.37

0.48

2.33

142.79

24

1/0.511

0.511

0.48

1.47

0.48

2.43

89.39

22

1/0.643

0.643

0.48

1.61

0.48

2.57

54.3

20

1/0.813

0.813

0.48

1.78

0.48

2.74

33.9

18

1/1.024

1.024

0.48

1.99

0.48

2.95

21.4

16

1/1.29

1.29

0.48

2.25

0.48

3.21

13.5

1000(305)

 注：可選擇PVC絕緣          Note:Optional,PVC insulation
